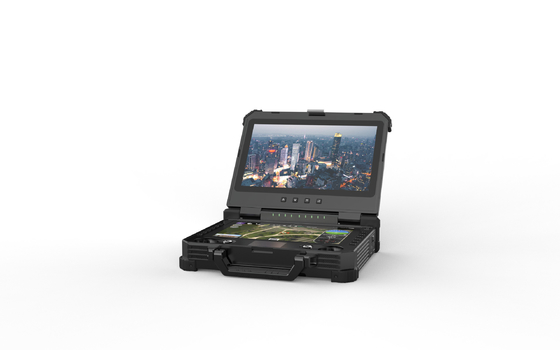

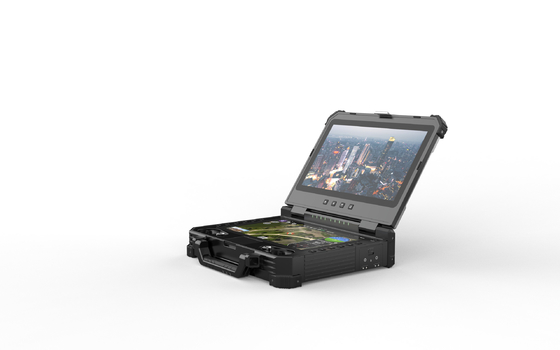

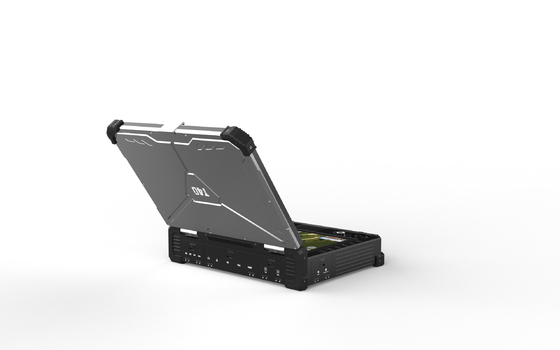

Drone Komuta ve Kontrol için Çift Dokunmatik Ekranlı T40 Evrensel Güçlü Yer Kontrol İstasyonu

T40, her tür İHA, UGV, robot ve diğer uzaktan kumandalı araçlar için evrensel bir yer kontrol istasyonudur.

Çift SBUS çıkışlı dahili 3'ü 1 arada video&telemetri&RC bağlantısı, seçim için 3 frekansa sahiptir, frekans yazılımda değiştirilebilir.

T40, 27 fiziksel kanal ve kullanıcıların tercih edilen joysticklere, anahtarlara ve düğmelere kanal atamasına olanak tanıyan bir Uzaktan Kontrol Yapılandırma Arayüzü ile birlikte gelir.Uzaktan kumanda sisteminde kullanım için 4 adet joystick bulunmaktadır.Çeşitli giriş ve çıkış portları, 3. taraf iletişim cihazı ile entegre olmayı kolaylaştırır.

Yüksek düzeyde tümleşik platform, Microsoft Windows veya Linux çalıştıran Intel tabanlı bir bilgisayar üzerine kurulmuştur.

Hafif, güçlü işlev, bireyin karmaşık görevleri gerçekleştirmesi için özellikle uygun olmasını sağlar.

Özellikleri

Hafif, kompakt boyut, toplam ağırlık sadece 5,98 kg

Yüksek tanımlı ve parlaklığa sahip çift dokunmatik ekranlar ve genişletilmiş dokunmatik yüzey.

Geleneksel RC erişimini destekleyin

Video ve telemetri ve RC ve bilgisayar bir arada

3 ile entegre edilebilen çeşitli harici arayüzler^rdparti veri bağlantısı

parametreler

Etraflı

Toplam ağırlık: 5,98 kg

Boyut: 354mm(U)*280mm(G)*80mm(Y)

Çalışma sıcaklığı: -20℃-+60℃

Pil kapasitesi: 16.8V/13600mAh (harici pil de desteklenir)

Dayanıklılık: 3h@tam pil kapasitesi

İletişim sistemi:

V30 (10km derece)

V21(10km derece)

3'ü desteklemek^rdparti iletişimi

Antenler: 4dBi çubuk anten/10dBi fiberglas epoksi anten(diğer antenler de harici olarak bağlanabilir)

Bilgisayar

Ekran: 13.3 inç 1920*1080 1000CCD (üst ekran);

12.1 inç 1280*800 1500CCD (alt ekran)

İşletim sistemi: win10/Linux

CPU: Intel i7 8565U(standart)/Intel 10500U(gelecek için yükseltme)

Bellek: 8G (standart)

Depolama: 256GB SSD (standart)

Ağ: WIFI, Bluetooth (standart)/4G (isteğe bağlı)

Uzaktan kumanda sistemi

Fiziksel kanal: 27

Ana joystick: 2 (salon sensörlü endüstriyel joystickler)

Yardımcı rocker: 4

Tuş düğmeleri: 12

Tuş vuruşlarını simüle et: 7

Uzaktan kumanda gecikmesi: 30ms

Uzaktan kumanda işlevi: Aracı ve yükü aynı anda kontrol edebilen çift SBUS bağımsız çıkış

İnsan arayüzü: USB HID cihazı

Arayüzler

Seri bağlantı noktası: RS232*3, SBUS girişi/çıkışı

Harici arayüz: USB3.0, LAN, HDMI girişi, VGA çıkışı, Hi-fi

Şarj portu: DC16.8V

Havadaki birim

V30 HDMI(10km dereceli video&veri&RC bağlantısı)

Frekans: 800MHz/1.4GHz/2.4GHz (3 frekans modülü bir arada, frekans yazılımdan değiştirilebilir)

İletim aralığı: 10km@LOS koşulu

Bant genişliği: 10/20MHz

Veri hızları: 2-12Mbps

Güç voltajı: 7.4-12v

RF gücü: 0.1w-1w(ayarlanabilir)

Çalışma akımı: 260mA@12v güç girişi

Desteklenen video tanımı: 1080P60 Maks

Ağırlık: 120g (antenler hariç)

Boyut: 91mm*57mm*20mm

Arayüz

Video giriş arayüzü: HDMI&CVBS

UART bağlantı noktası: 1

SBUS bağlantı noktası: 2

Güç kaynağı arayüzü: XT30

V21 LAN'ı(10km dereceli video&veri&RC bağlantısı)

Frekans: 800MHz/1.4GHz/2.4GHz (3 frekans modülü bir arada, frekans yazılımdan değiştirilebilir)

İletim aralığı: 10km@LOS koşulu

Bant genişliği: 1.4M-20MHz(1.4M/3M/5M/10M/20M)

Veri hızları: 2-12Mbps

Güç voltajı: 7.4-12v

RF gücü: 0.1w-1w(ayarlanabilir)

Çalışma akımı: 260mA@12v güç girişi

Desteklenen video tanımı: 1080P60 Maks

Ağırlık: 120g (antenler hariç)

Boyut: 91mm*57mm*20mm

Arayüz

Video giriş arayüzü: HDMI&CVBS

UART bağlantı noktası: 1

SBUS bağlantı noktası: 2

Güç kaynağı arayüzü: XT30
