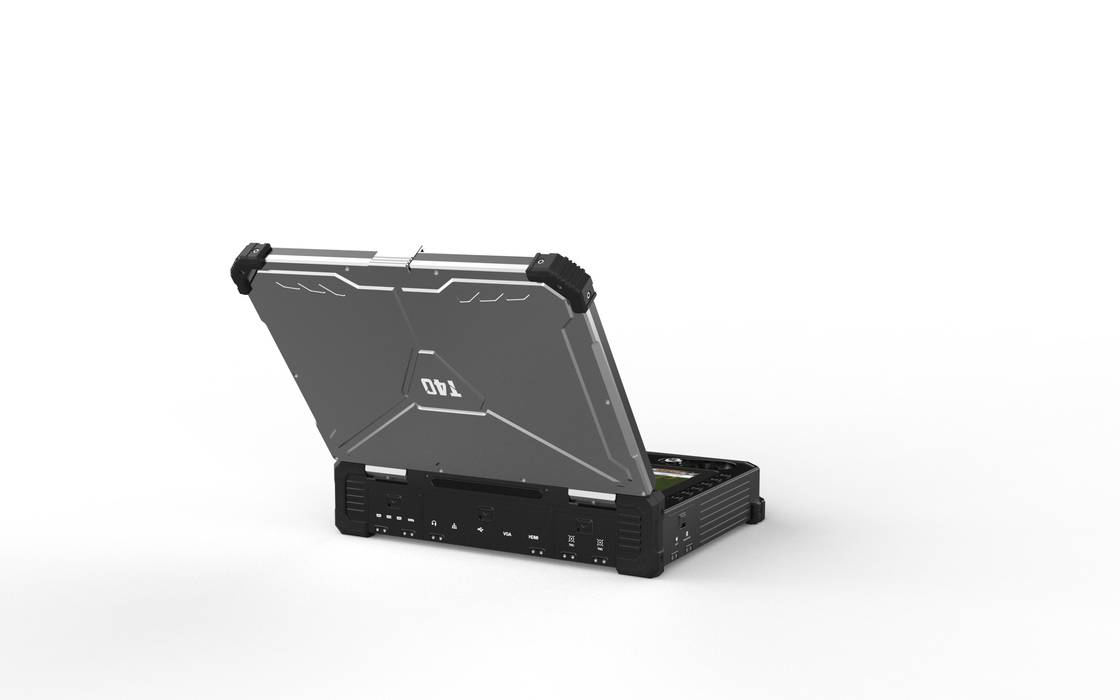

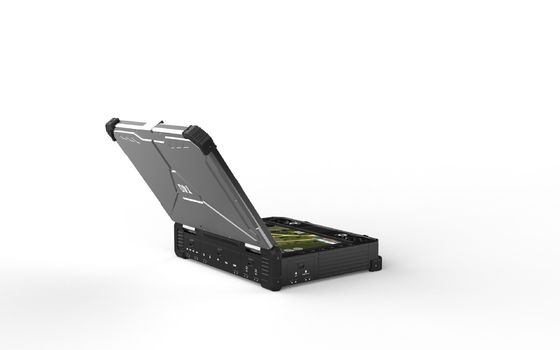

13.3 inç DIY Drone Yer Kontrol İstasyonu, 30ms Uav Yer İstasyonu

Tüm Sabit Kanatlı veya Çok Yönlü İHA ile Uyumlu T40 Profesyonel Hepsi Bir Arada Drone Yer İstasyonu

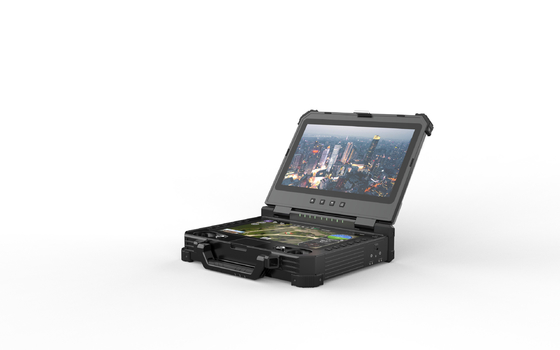

Çift ekranlı Uzak Yer istasyonu T40, bir adet 13,3 inç 1920*1080 1000CCD ve bir adet 12.1 inç 1280*800 1500CCD içerir.Ekranlar tamamen güneş ışığında okunabilir.Her türlü İHA, UGV, robotlar ve diğer uzaktan kumandalı araçlar için evrensel bir yer kontrol istasyonudur.

Uzaktan kumanda sistemi kullanım için 4 joystick'e sahiptir, ayrıca geleneksel RC erişimini de destekler.Çift SBUS çıkışı ve girişi ile kullanıcı, tercih edilen joysticklere, anahtarlara ve düğmelere 27 kanal atayabilir.

Çeşitli giriş ve çıkış portları, 3. taraf iletişim cihazı ile entegre olmayı kolaylaştırır.

Bu sistem ile her türlü insansız hava aracı ve otopilot sistemleri arayüzlenebilir.

Sağlam yer kontrol sistemleri, İHA, UGV, ROV'lar (uzaktan kumandalı araçlar) ve diğer robotik araçların komuta ve kontrolü için idealdir.

Özellikleri

Evrensel kullanıma hazır yer kontrol istasyonu

Intel tabanlı PC üzerine kurulu, gerçek endüstriyel sınıf GCS

Havacılık sınıfı alüminyum kabuk, toplam ağırlık sadece 5,98 kg

Seçim için Windows ve Linux işletim sistemi

Düşük gecikmeli uzaktan kumanda, 30ms

Dahili 16.8V Li-ion pil, ayrıca güç kaynağı için harici pili destekler

parametreler

Etraflı

Toplam ağırlık: 5,98 kg

Boyut: 354mm(U)*280mm(G)*80mm(Y)

Çalışma sıcaklığı: -20℃-+60℃

Pil kapasitesi: 16.8V/13600mAh (harici pil de desteklenir)

Dayanıklılık: 3h@tam pil kapasitesi

İletişim sistemi:

V30 (10km derece)

V21(10km derece)

3'ü desteklemek^rdparti iletişimi

Antenler: 4dBi çubuk anten/10dBi fiberglas epoksi anten(diğer antenler de harici olarak bağlanabilir)

Bilgisayar

Ekran: 13.3 inç 1920*1080 1000CCD (üst ekran);

12.1 inç 1280*800 1500CCD (alt ekran)

İşletim sistemi: win10/Linux

CPU: Intel i7 8565U(standart)/Intel 10500U(gelecek için yükseltme)

Bellek: 8G (standart)

Depolama: 256GB SSD (standart)

Ağ: WIFI, Bluetooth (standart)/4G (isteğe bağlı)

Uzaktan kumanda sistemi

Fiziksel kanal: 27

Ana joystick: 2 (salon sensörlü endüstriyel joystickler)

Yardımcı rocker: 4

Tuş düğmeleri: 12

Tuş vuruşlarını simüle et: 7

Uzaktan kumanda gecikmesi: 30ms

Uzaktan kumanda işlevi: Aracı ve yükü aynı anda kontrol edebilen çift SBUS bağımsız çıkış

İnsan arayüzü: USB HID cihazı

Arayüzler

Seri bağlantı noktası: RS232*3, SBUS girişi/çıkışı

Harici arayüz: USB3.0, LAN, HDMI girişi, VGA çıkışı, Hi-fi

Şarj portu: DC16.8V

Havadaki birim

V30 HDMI(10km dereceli video&veri&RC bağlantısı)

Frekans: 800MHz/1.4GHz/2.4GHz (3 frekans modülü bir arada, frekans yazılımdan değiştirilebilir)

İletim aralığı: 10km@LOS koşulu

Bant genişliği: 10/20MHz

Veri hızları: 2-12Mbps

Güç voltajı: 7.4-12v

RF gücü: 0.1w-1w(ayarlanabilir)

Çalışma akımı: 260mA@12v güç girişi

Desteklenen video tanımı: 1080P60 Maks

Ağırlık: 120g (antenler hariç)

Boyut: 91mm*57mm*20mm

Arayüz

Video giriş arayüzü: HDMI&CVBS

UART bağlantı noktası: 1

SBUS bağlantı noktası: 2

Güç kaynağı arayüzü: XT30

V21 LAN'ı(10km dereceli video&veri&RC bağlantısı)

Frekans: 800MHz/1.4GHz/2.4GHz (3 frekans modülü bir arada, frekans yazılımdan değiştirilebilir)

İletim aralığı: 10km@LOS koşulu

Bant genişliği: 1.4M-20MHz(1.4M/3M/5M/10M/20M)

Veri hızları: 2-12Mbps

Güç voltajı: 7.4-12v

RF gücü: 0.1w-1w(ayarlanabilir)

Çalışma akımı: 260mA@12v güç girişi

Desteklenen video tanımı: 1080P60 Maks

Ağırlık: 120g (antenler hariç)

Boyut: 91mm*57mm*20mm

Arayüz

Video giriş arayüzü: HDMI&CVBS

UART bağlantı noktası: 1

SBUS bağlantı noktası: 2

Güç kaynağı arayüzü: XT30
