XT30 İHA Radyo Bağlantısı, OFDM MIMO Video İletim Sistemi 100g

100g V21 video&veri&RC hepsi bir arada (85mm*55mm*20mm)

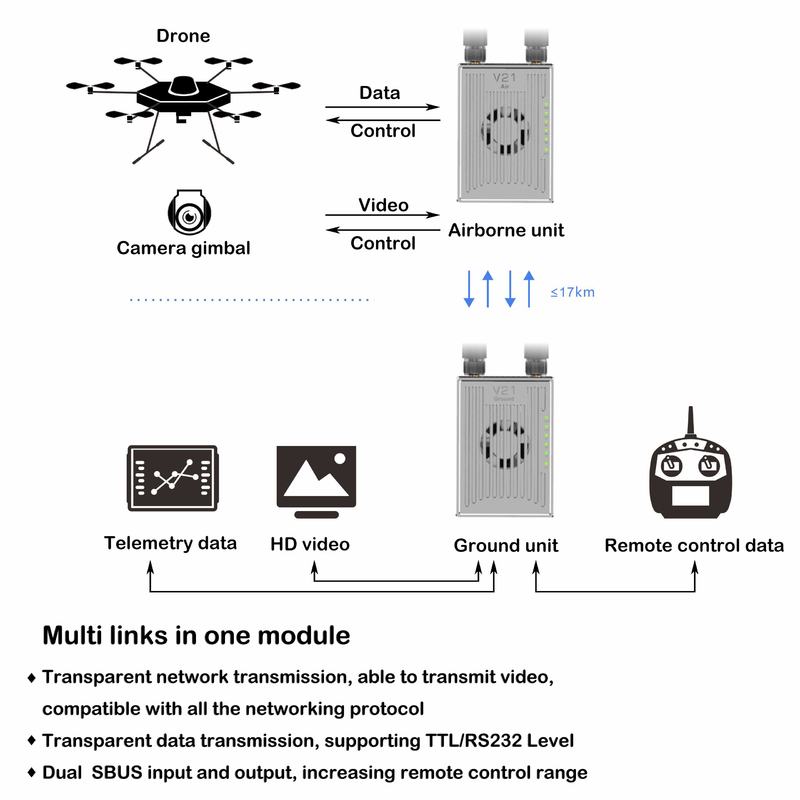

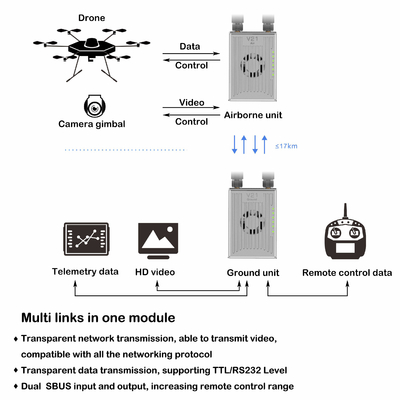

OFDM ve MIMO teknolojilerinden yararlanan hepsi bir arada bağlantı.Sürekli bir seri ve LAN verisi akışının yanı sıra SBUS kontrol sinyallerini de taşıyabilir.800M, 1.4G, 2.4G bantlarının RF modülleri entegre edilmiştir ve yazılımın frekansını özelleştirebilirsiniz.Web tabanlı yapılandırması, çalıştırmayı kolaylaştırır.

Özellikleri

• Tüm ağ protokolleriyle uyumlu, görüntüleri iletebilen şeffaf ağ iletimi;
• Şeffaf veri iletimi, TTL/RS232 seviyesini destekler;
• Çift SBUS girişi ve çıkışı, uzaktan genişletilmiş menzil uzatılır;
• H264/265 giriş video kodlama formatını destekler;
• Bant genişliği: 30MHz maks;
• Düğümden merkez düğüme iletim gecikmesi ≤60ms；
• 800MH在, 1.4GHz ve 2.4GHz frekans bandını destekler;
• Güvenlik: yasadışı erişimi önlemek için kimlik doğrulama modülüne erişim.
• Kullanıcı tanımlı şifrelemeyi destekleyin;
• Spektrum taraması ile paraziti önleyin;
• Paraziti azaltmak için frekans atlamada destek

parametreler
Frekans bandı:

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

RF Gücü: -40-25dbm(ayarlanabilir)

İletim aralığı: 10km derece@LOS

Video gecikmesi: 20ms (Tx'ten Rx'e aktarım gecikmesi)

Bant genişliği: 1.4-20M (1.4M/3M/5M/10M/20M)

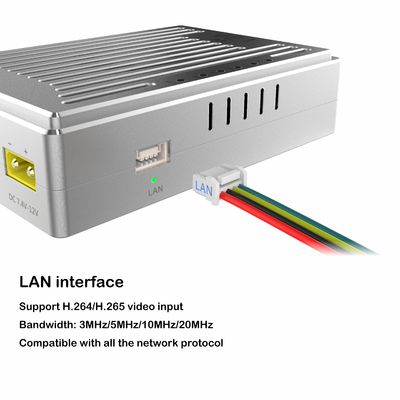

Video girişi/çıkışı: LAN (IPC cihazının/PC'nin bağlanması)

Güç kaynağı voltajı: 7.4-12V

Güç kaynağı arayüzü: XT30

Çalışma akımı: 180mA

Çalışma sıcaklığı: -10℃-+50℃

Boyut: 85mm*55mm*20mm

Ağırlık: 100g (anten hariç)

S-BUS bağlantı noktası: 2*S-BUS bağlantı noktası

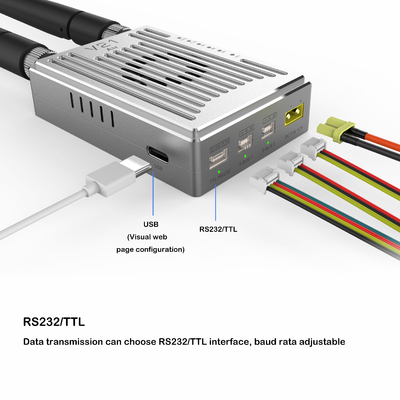

Seri bağlantı noktası: 1 * seri bağlantı noktası (varsayılan: TTL; isteğe bağlı: RS232; Tam çift yönlü, baud hızı ayarlanabilir)
